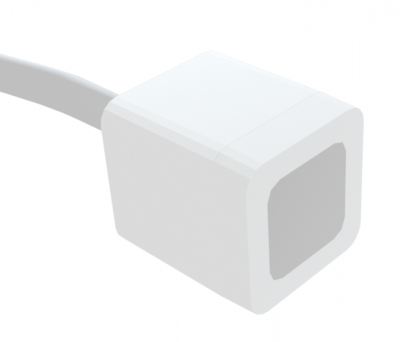

（插图摆放角度和渲染待优化）

颜色模块可以识别红黄蓝绿白无种颜色的积木并输出检测结果。颜色模块开机时会进行自检流程，白色环境灯会闪三次然后再进入工作状态常亮模式。

颜色传感器使用注意事项：

1. 请勿直视颜色传感器的环境光！
2. 在太阳或手电强光照射下会识别为光照直射状态（数显输出88）
3. 在白天自然光线充足的室内（非灯源室内）颜色传感器向上时，悬空时会识别为蓝色51，但不影响其它颜色的正常识别。可替代光感传感器
4. 当电池电量不足时，颜色传感器的输出可能会出现闪烁，或者无法识别的情况。

识别颜色，模块数字端口输出“1”；
识别无效，模块数字端口输出“0”；
颜色变化：模块模拟端口输出0-5V。
数显状态：悬空-00；红色-15；黄色-33；蓝色-51；绿色-70；白色-88

作为颜色传感器使用，需要配合比较模块和色卡模块

• B020 比较模块

• B031R 红色色卡

• B031Y 黄色色卡

• B031B 蓝色色卡

• B031G 绿色色卡


供电电压：5V
消耗电流：(Max)20mA@5V
接口类型：RJ09 4P4C接口
产品尺寸： 24x24x26.8 mm³（不含接线部分）

接口说明：
V: 5V电源；G：0V电源；D：数字量接口；A：模拟量接口；X：悬空接口
